Voor een duplexwoning aan de rand van Winterswijk hebben we een dakkapel volledig uitgewerkt: plattegronden, gevels, doorsneden en details, plus een 2D- en 3D-tekening van de houtconstructie. De dakkapel is vergunningvrij.
Een dakkapel op het achterdakvlak is vergunningvrij als hij aan een paar eisen uit het Besluit bouwwerken leefomgeving voldoet: een plat dak, niet hoger dan 1,75 meter gemeten vanaf de voet, de onderkant tussen 0,5 en 1 meter boven de dakvoet, de bovenkant meer dan 0,5 meter onder de nok en de zijkanten meer dan 0,5 meter van de zijkanten van het dakvlak.
Deze dakkapel voldoet aan al die eisen. De tekening hoefde daarom niet naar de gemeente.

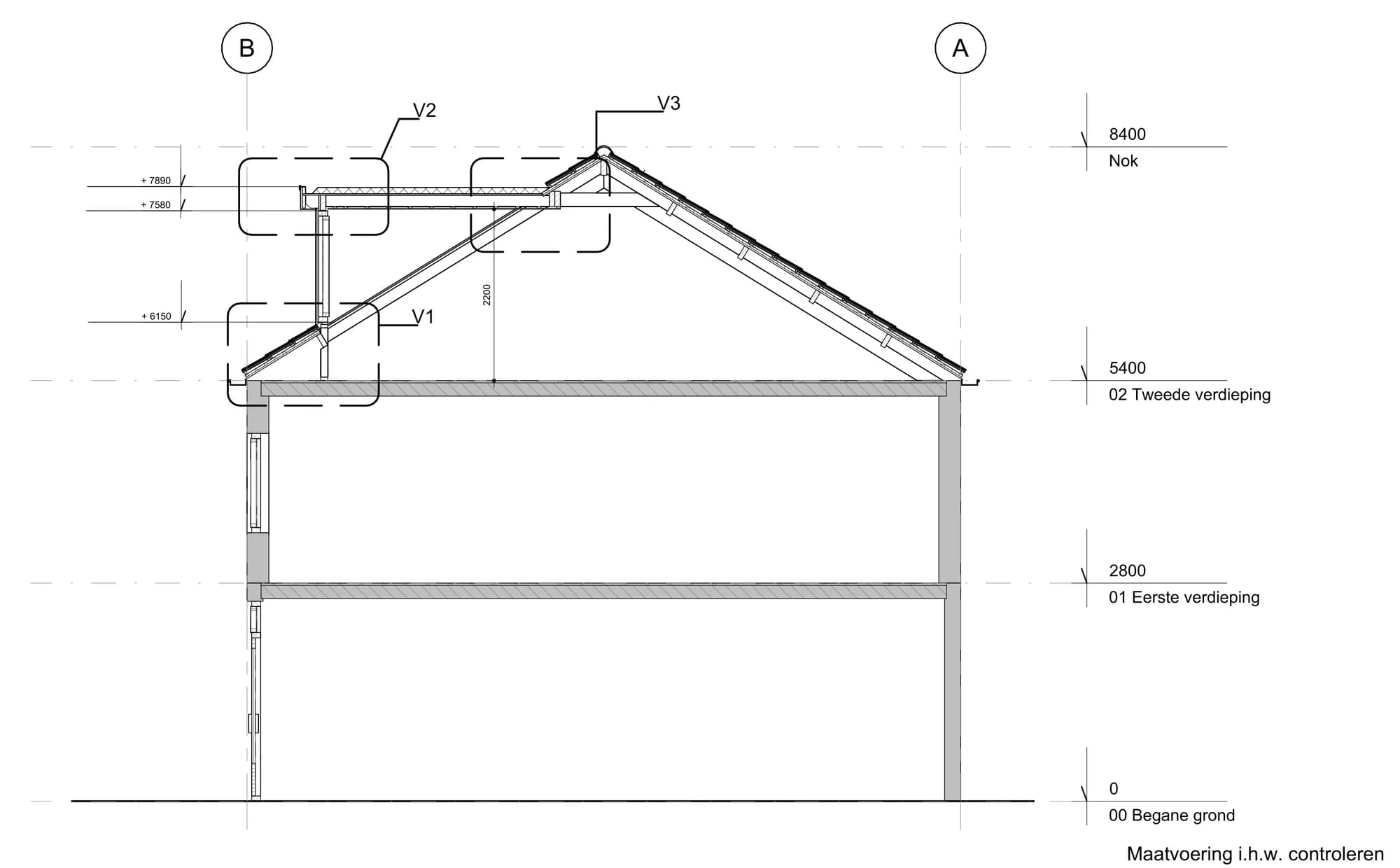

De grens van 1,75 meter en een prettige stahoogte binnen gaan niet vanzelf samen. Door een verdiepte goot in het platte dak op te nemen, bleef de dakkapel binnen die 1,75 meter en is er binnen toch 2,2 meter vrije hoogte. In de voorzijde is ruimte gehouden voor inbouwrolluiken.

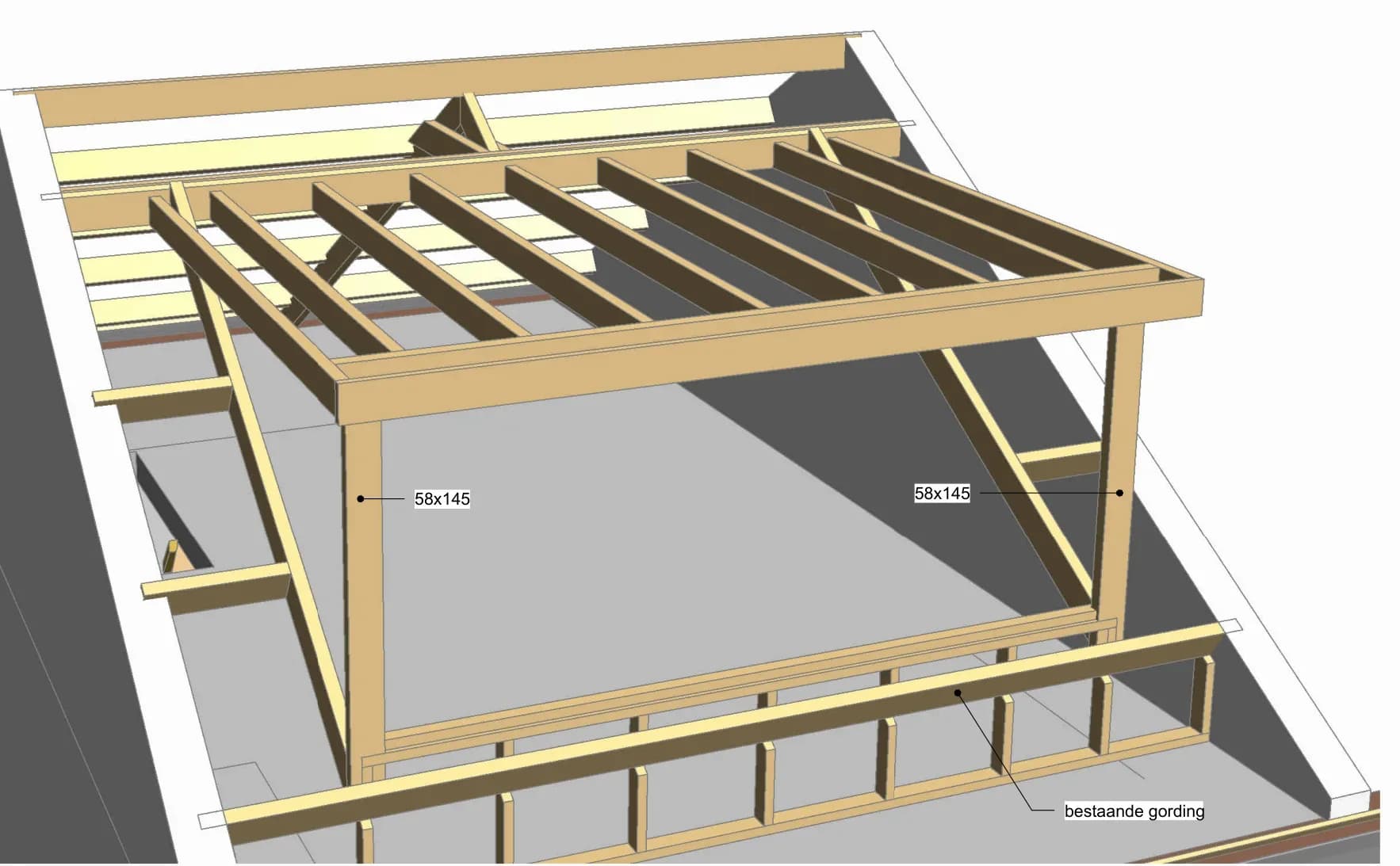

Naast de gewone tekeningen hebben we de constructie van de dakkapel apart uitgetekend, in 2D en in 3D. Daarop is te zien hoe de dakkapel wordt uitgetimmerd, welke balkmaten er gebruikt worden en hoe hij aansluit op de bestaande gording. Zo is ook direct duidelijk welke materialen er nodig zijn.
Voor deze dakkapel zijn we niet op locatie geweest. De oude archieftekening van de woning was een goede basis, en dat werkt bij een dakkapel meestal prima.
Met de tekenset kunnen de bewoners offertes opvragen bij aannemers en de bouw aansturen. Wie zelf wil timmeren, heeft er ook alles aan wat nodig is.
